Wie messe ich den Innen- und Außendurchmesser einer Unterlegscheibe?

Wenn es um die Welt der Unterlegscheiben geht, kommt es auf Präzision an. Als engagierter Unterlegscheibenlieferant weiß ich, wie wichtig es ist, den Innen- und Außendurchmesser von Unterlegscheiben genau zu messen. Dieser Prozess sichert nicht nur die Qualität unserer Produkte, sondern hilft unseren Kunden auch, fundierte Entscheidungen bei der Auswahl der richtigen Unterlegscheiben für ihre spezifischen Anwendungen zu treffen. In diesem Blogbeitrag teile ich die Methoden und Werkzeuge, die ich zum Messen des Innen- und Außendurchmessers von Unterlegscheiben verwende, zusammen mit einigen Tipps und Best Practices.

Warum genaue Messungen wichtig sind

Bevor wir uns mit den Messtechniken befassen, wollen wir kurz besprechen, warum genaue Messungen so wichtig sind. Unterlegscheiben gibt es in den unterschiedlichsten Größen und Spezifikationen, und selbst eine kleine Abweichung im Durchmesser kann erhebliche Auswirkungen auf ihre Leistung haben. Wenn beispielsweise der Innendurchmesser einer Unterlegscheibe zu klein ist, passt sie möglicherweise nicht richtig auf die Schraube oder den Bolzen, was zu einer losen Verbindung führt. Wenn andererseits der Außendurchmesser zu groß ist, passt die Unterlegscheibe möglicherweise nicht in den verfügbaren Raum oder behindert andere Komponenten.

Genaue Messungen spielen auch bei der Qualitätskontrolle eine entscheidende Rolle. Als Lieferant muss ich sicherstellen, dass jede von mir produzierte Unterlegscheibe die angegebenen Abmessungen und Toleranzen einhält. Durch die Messung des Innen- und Außendurchmessers kann ich potenzielle Probleme frühzeitig im Herstellungsprozess erkennen und Korrekturmaßnahmen ergreifen, um zu verhindern, dass fehlerhafte Produkte auf den Markt gelangen.

Werkzeuge zum Messen von Scheibendurchmessern

Um den Innen- und Außendurchmesser von Unterlegscheiben genau zu messen, greife ich auf verschiedene Werkzeuge zurück. Hier sind einige der am häufigsten verwendeten Tools in meinem Toolkit:

Messschieber

Ein Messschieber ist ein vielseitiges Messwerkzeug, mit dem sich sowohl der Innen- als auch der Außendurchmesser von Unterlegscheiben messen lässt. Es besteht aus einer Hauptskala und einer verschiebbaren Noniusskala, die präzise Messungen bis zu 0,02 mm oder 0,001 Zoll ermöglicht. Um den Außendurchmesser einer Unterlegscheibe zu messen, öffnen Sie einfach die Backen des Messschiebers und legen Sie sie um die Außenseite der Unterlegscheibe. Stellen Sie sicher, dass die Backen senkrecht zur Oberfläche der Unterlegscheibe stehen und lesen Sie das Maß auf der Skala ab. Um den Innendurchmesser zu messen, führen Sie die kleineren Backen des Messschiebers in das Loch der Unterlegscheibe ein und dehnen Sie sie aus, bis sie die Innenfläche berühren. Lesen Sie erneut den Messwert auf der Skala ab.

Mikrometer

Ein Mikrometer ist ein weiteres Präzisionsmessgerät, das üblicherweise zum Messen der Dicke und des Durchmessers kleiner Objekte, einschließlich Unterlegscheiben, verwendet wird. Mit einer Auflösung von bis zu 0,001 mm oder 0,00005 Zoll liefert er noch genauere Messungen als ein Messschieber. Um den Außendurchmesser einer Unterlegscheibe mit einem Mikrometer zu messen, legen Sie die Unterlegscheibe zwischen den Amboss und die Spindel des Mikrometers und drehen Sie den Fingerhut, bis die Spindel die Unterlegscheibe berührt. Lesen Sie das Maß auf der Hülse und dem Fingerhut ab. Um den Innendurchmesser zu messen, verwenden Sie eine Innenmessschraube, die einen kleineren Messbereich hat und speziell für die Messung der Innenmaße von Löchern konzipiert ist.

Digitaler Messschieber

Ein digitaler Messschieber ist eine moderne Alternative zum herkömmlichen Messschieber. Es misst mithilfe elektronischer Sensoren den Abstand zwischen den Backen und zeigt den Messwert auf einem digitalen Bildschirm an. Digitale Messschieber sind einfach zu bedienen und liefern genaue Messungen bis zu 0,01 mm oder 0,0005 Zoll. Sie verfügen außerdem über zusätzliche Funktionen wie die Möglichkeit, zwischen metrischen und imperialen Einheiten zu wechseln und die Anzeige jederzeit auf Null zu setzen.

Messen des Außendurchmessers einer Unterlegscheibe

Nachdem wir nun über die notwendigen Werkzeuge verfügen, gehen wir den Prozess der Messung des Außendurchmessers einer Unterlegscheibe durch.

1. Wählen Sie das entsprechende Werkzeug aus: Wählen Sie je nach Größe und Präzisionsanforderungen der Unterlegscheibe entweder einen Messschieber, eine Mikrometerschraube oder einen digitalen Messschieber.
2. Reinigen Sie die Waschmaschine: Bevor Sie Messungen vornehmen, stellen Sie sicher, dass die Waschmaschine sauber und frei von Schmutz, Ablagerungen oder anderen Verunreinigungen ist. Dies gewährleistet genaue Messungen und verhindert Schäden an den Messwerkzeugen.
3. Positionieren Sie die Unterlegscheibe: Stellen Sie die Unterlegscheibe auf eine ebene und stabile Oberfläche, beispielsweise eine Werkbank oder einen Messblock. Stellen Sie sicher, dass die Unterlegscheibe richtig zentriert und ausgerichtet ist.
4. Nehmen Sie die Messung vor: Messen Sie mit dem ausgewählten Werkzeug sorgfältig den Außendurchmesser der Unterlegscheibe an mehreren Stellen am Umfang. Dadurch wird sichergestellt, dass die Unterlegscheibe rund ist und die Messung genau ist. Notieren Sie die Maße und berechnen Sie den durchschnittlichen Durchmesser.

Messen des Innendurchmessers einer Unterlegscheibe

Das Messen des Innendurchmessers einer Unterlegscheibe ist etwas anspruchsvoller als das Messen des Außendurchmessers, da hierfür ein kleineres Messwerkzeug und eine präzisere Positionierung erforderlich sind. So mache ich es:

1. Wählen Sie das entsprechende Werkzeug aus: Zum Messen des Innendurchmessers einer Unterlegscheibe verwende ich normalerweise einen Messschieber oder einen digitalen Messschieber mit kleiner Backenöffnung. Wenn die Unterlegscheibe einen sehr kleinen Innendurchmesser hat, kann ich eine Innenmessschraube verwenden.
2. Reinigen Sie die Waschmaschine: Stellen Sie wie beim Messen des Außendurchmessers sicher, dass die Unterlegscheibe sauber und frei von Verunreinigungen ist, bevor Sie die Messung durchführen.
3. Setzen Sie das Messwerkzeug ein: Führen Sie das Messwerkzeug vorsichtig in das Loch der Unterlegscheibe ein und achten Sie darauf, dass es richtig zentriert und ausgerichtet ist. Wenn Sie einen Messschieber verwenden, dehnen Sie die Backen aus, bis sie die Innenfläche der Unterlegscheibe berühren. Wenn Sie eine Innenmessschraube verwenden, stellen Sie den Messbereich ein und führen Sie Amboss und Spindel in das Loch ein.
4. Nehmen Sie die Messung vor: Sobald das Messwerkzeug angebracht ist, nehmen Sie die Messung an mehreren Punkten rund um den Lochumfang vor. Dadurch wird sichergestellt, dass das Loch rund ist und die Messung genau ist. Notieren Sie die Maße und berechnen Sie den durchschnittlichen Durchmesser.

Tipps und Best Practices

Hier sind einige Tipps und Best Practices, die Sie beim Messen des Innen- und Außendurchmessers von Unterlegscheiben beachten sollten:

• Verwenden Sie das richtige Werkzeug für den Job: Stellen Sie sicher, dass Sie das geeignete Messwerkzeug basierend auf den Größen- und Präzisionsanforderungen der Unterlegscheibe auswählen. Die Verwendung des falschen Werkzeugs kann zu ungenauen Messungen und Schäden am Werkzeug führen.
• Nehmen Sie mehrere Messungen vor: Um die Genauigkeit zu gewährleisten, nehmen Sie mehrere Messungen an verschiedenen Punkten am Umfang der Unterlegscheibe oder des Lochs vor. Dies hilft, Abweichungen oder Unregelmäßigkeiten in den Abmessungen zu erkennen.
• Seien Sie vorsichtig im Umgang mit den Messwerkzeugen: Messwerkzeuge sind empfindlich und können bei unsachgemäßer Handhabung leicht beschädigt werden. Achten Sie darauf, dass Sie das Werkzeug festhalten und vermeiden Sie zu viel Druck oder Kraft.
• Reinigen und pflegen Sie die Messwerkzeuge: Reinigen und schmieren Sie die Messwerkzeuge regelmäßig, um sie in gutem Betriebszustand zu halten. Dies trägt dazu bei, genaue Messungen sicherzustellen und die Lebensdauer der Werkzeuge zu verlängern.
• Befolgen Sie die Anweisungen des Herstellers: Achten Sie bei der Verwendung eines Messgeräts darauf, dass Sie die Anweisungen des Herstellers genau befolgen. Dadurch wird sichergestellt, dass Sie das Werkzeug richtig verwenden und genaue Messungen erhalten.

Abschluss

Die genaue Messung des Innen- und Außendurchmessers von Unterlegscheiben ist für die Sicherstellung der Qualität und Leistung dieser kleinen, aber wichtigen Komponenten von entscheidender Bedeutung. Indem Sie die richtigen Werkzeuge verwenden und die richtigen Techniken anwenden, können Sie präzise Messungen erhalten, die Ihnen bei der Auswahl der richtigen Unterlegscheiben für Ihre spezifischen Anwendungen helfen und sicherstellen, dass sie richtig passen und wie vorgesehen funktionieren.

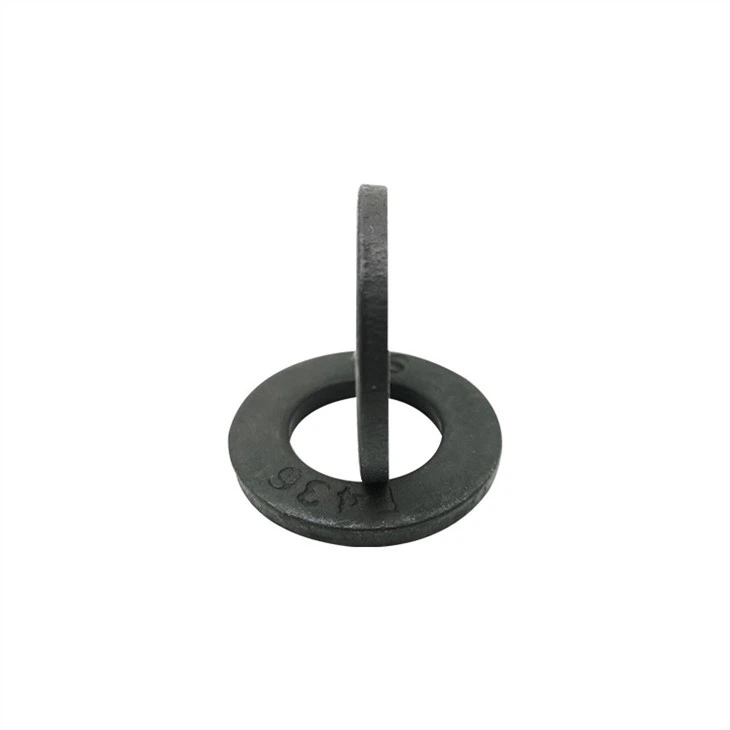

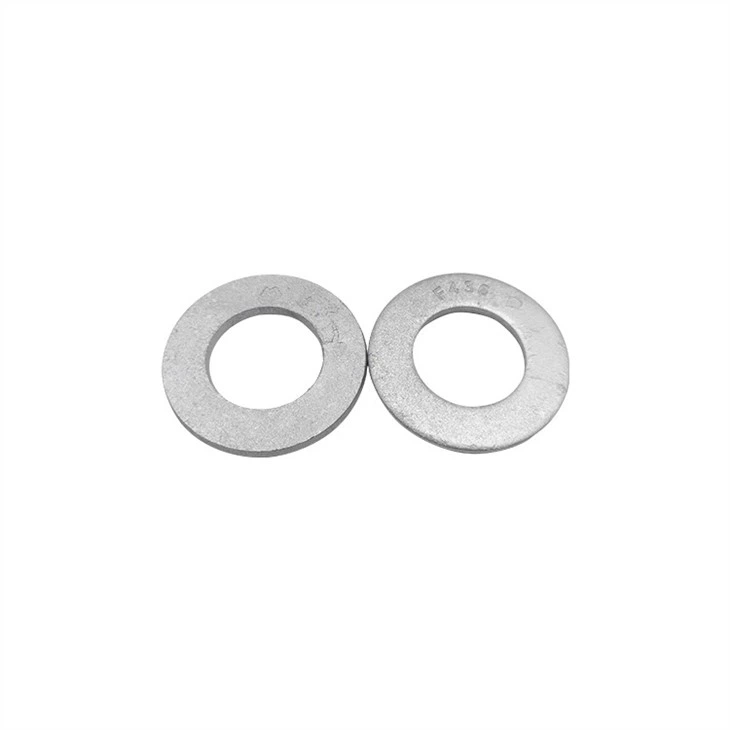

Als Waschmaschinenlieferant bin ich bestrebt, qualitativ hochwertige Produkte bereitzustellen, die den strengsten Standards an Genauigkeit und Präzision entsprechen. Ob Sie brauchenUnterlegscheiben aus gehärtetem Stahl,Schwere Unterlegscheiben, oderGeteilte Sicherungsscheiben aus EdelstahlIch verfüge über das Fachwissen und die Ressourcen, um Ihre Bedürfnisse zu erfüllen. Wenn Sie Fragen haben oder Hilfe bei der Auswahl der richtigen Unterlegscheiben für Ihr Projekt benötigen, zögern Sie bitte nicht, mich zu kontaktieren. Ich freue mich darauf, mit Ihnen zusammenzuarbeiten und Ihnen dabei zu helfen, die perfekten Unterlegscheiben für Ihre Anwendung zu finden.

Referenzen

• „Messtechniken für Unterlegscheiben.“ Maschinenhandbuch, 31. Auflage. Industriepresse, 2016.
• „Präzisionsmesswerkzeuge.“ ASME Y14.5-2009. Amerikanische Gesellschaft der Maschinenbauingenieure, 2009.
• „Messschieber und Mikrometer: Wie man sie verwendet.“ Engineering-ToolBox. Zugriff [Datum].
